在工業冷卻、流體輸送等場景中，精準的低流量測量對系統穩定至關重要。Proteus 500 系列計量式流量開關中的0504SN2 型號，專為低流量液體監測設計，兼顧專業性與實用性，以下從核心維度展開解析。

0504SN2 核心技術參數

作為低流量監測專用設備，0504SN2 的參數精準匹配細分需求，關鍵指標如下：

流量范圍：0.15-2.0 GPM（約 0.6-7.5 LPM），適合小流量場景，如小型設備冷卻液輸送；

連接方式：? 英寸 FNPT 內螺紋，可直接對接多數小型工業管道，無需額外改裝；

環境極限：溫度 - 40~140℃（電子元件需在 85℃內，超溫需遠程安裝），壓力 250 psi（1720 kPa），耐高低溫、低壓，適配多數車間環境；

接觸材料：本體 304 不銹鋼、面板 316 不銹鋼，O 圈為 Viton®（可選耐化學材料），抗腐蝕，適配多種冷卻液、溶劑；

輸出與精度：0-5VDC 校準輸出（2.0 GPM 時輸出 5VDC），搭配 SPDT 繼電器；測量精度 ±2% 量程（NIST 可追溯），線性度優于 ±1%，數據可靠；

觸發調節：16 位開關（6% 量程步進）+ 微調電位器，可靈活設定警戒流量，無需復雜儀器。

0504SN2 核心優勢

兼容性強，替換成本低：機械與電氣接口和 Proteus 數十萬款 24VDC 舊款流量設備一致，拆舊裝新無需改結構、重接線；

緊湊設計，省空間：重量僅 16.8 盎司（約 470 克），中心間距 2.5 英寸（約 6.35 厘米），可直接裝管道或用兩顆螺絲裝面板，適配機床等緊湊場景；

狀態直觀，運維省心：三色 LED 指示燈反饋流量 —— 綠色（正常，＞1.15 倍觸發點）、黃色（警戒，1-1.15 倍觸發點）、紅色（異常，＜觸發點），LED 亮即表示設備供電正常；

調節精準，輸出穩定：16 位開關粗調 + 電位器細調，可精準設觸發點；0-5VDC 輸出線性度優，適配電壓表或 PLC，長期測量穩定。

適用行業與場景

0504SN2 的低流量量程與耐腐設計，聚焦以下場景：

工業設備冷卻：適配數控機床、激光切割機等，監測冷卻油 / 液，避免流量不足導致設備過熱；

醫療與實驗室：用于輸液泵、小型反應釜，監測藥液、溶劑，低流量量程與生物相容性材料滿足精度和安全需求；

小型化工與食品：適配溶劑、食品添加劑（如糖漿）輸送，可選耐化學 O 圈，緊湊設計適合密集管道；

液壓與潤滑：用于小型液壓站、精密機械潤滑回路，監測液壓油 / 潤滑油，缺油時報警防設備磨損。

0504SN2 使用指南

安裝要點

上游管道需留 10 倍內徑直段（約 4 英寸），避免彎頭、閥門靠近（防液體漩渦影響精度），管道內徑不小于 0.187 英寸（4.76 毫米）；

建議面板垂直安裝，垂直管道需連接口朝上（排氣），不裝在電子設備正上方（防漏液損壞部件）；

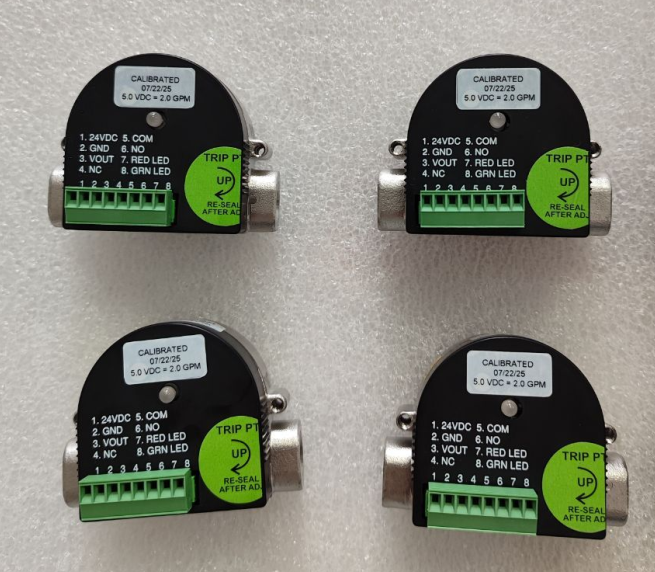

8 針連接器接線：1 號接 24VDC 電源，2 號接系統地，3 號為輸出電壓（禁接電源），超 0-85℃需遠程裝電子元件。

觸發點設置（需細平口螺絲刀）

確認型號為 0504SN2，對應手冊中該型號觸發點表格；

剝保護標簽，將微調電位器調至 12 點位置，按表格選 16 位開關位置（如要 0.5 GPM 觸發點，選略高值對應的開關位）；

順時針轉電位器升高觸發點，逆時針降低，調完貼回標簽并標注觸發點。

流量測量

電壓表測量：接 3 號（輸出）與 2 號（地），用公式計算 —— 流量（GPM）=（測量電壓 + 0.252）/2.626；流量（LPM）=（測量電壓 + 0.252）×1.44；

數字顯示器：可選 0G502D（GPM）或 0L502D（LPM）面板，直接顯示流量，按手冊接信號、電源、地即可。

維護（建議每年 1 次）

關流拆傳感器，用專用扳手拆面板，取出轉子、軸、O 圈，用軟布蘸水 / 酒精清潔；

檢查部件：轉子軸承磨損、軸有劃痕、O 圈開裂需用 500MK1 維護套件更換；

重組時 O 圈裝面板內圈，軸放轉子腔中心，面板手緊后擰半圈（或扭矩 40 英寸磅），每年檢查校準，偏差超 ±2% 送 Proteus 校準。

總結

0504SN2 是低流量液體監測的高性價比選擇，既具備專業精度與耐候性，又通過適配舊款、直觀指示降低使用門檻，適合工業冷卻、醫療等場景，助力用戶實現流量可控、故障早發現，減少運維成本。

拓展閱讀

Proteus Industries 是精密流量測量和控制解決方案的領、先供應商。憑借廣泛的高質量流量計產品和服務，Proteus能夠很好地滿足各行各業客戶的多樣化需求。

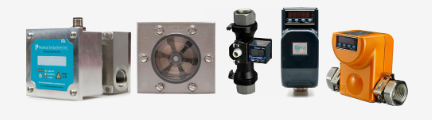

Proteus主要產品：流量計、流量開關、流量控制器、冷卻液控制器、泄漏檢測儀、渦街流量計、流量傳感器等。
